FEATURE 01防水・防塵
水・粉塵から接続部を守る

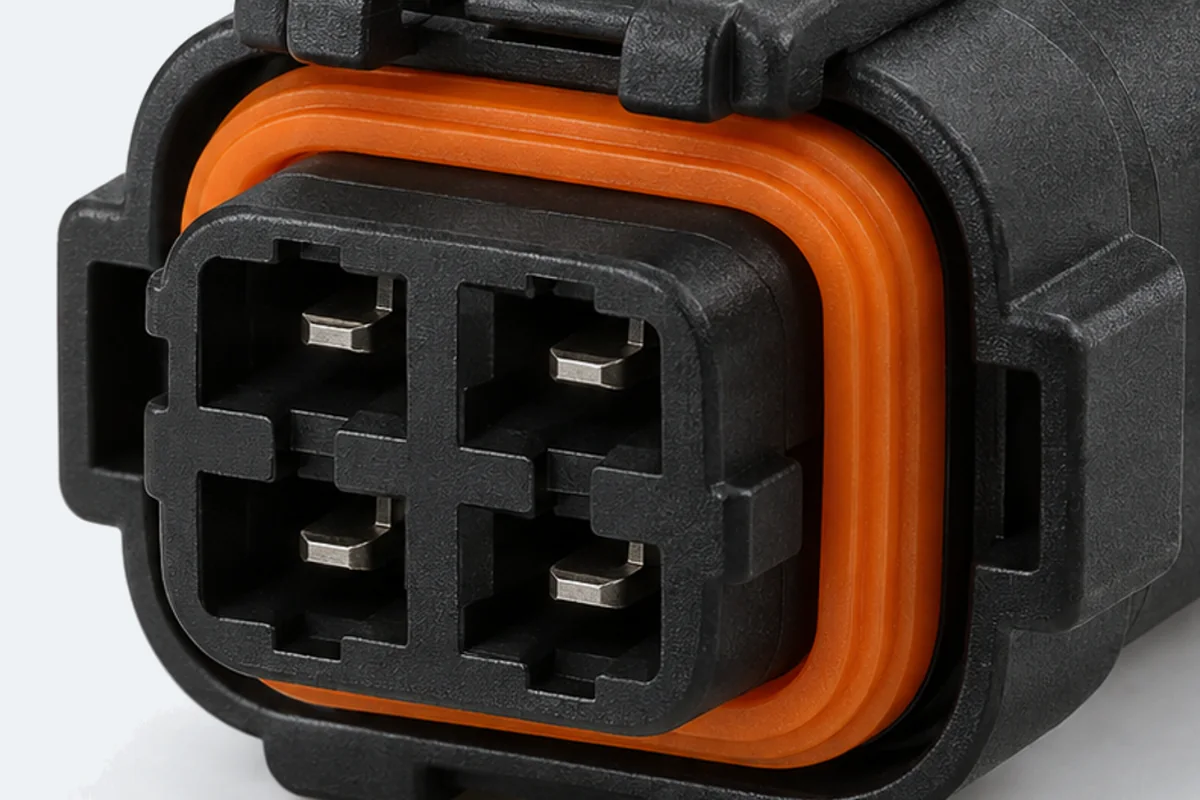

シリコーンシールを採用し、嵌合時にIP67の防塵・防水性能を備えています。水滴や粉塵が発生する産業設備でも、接続部を保護します。
- 防塵・防水
- IP67（嵌合時）
- シール
- シリコーンゴム

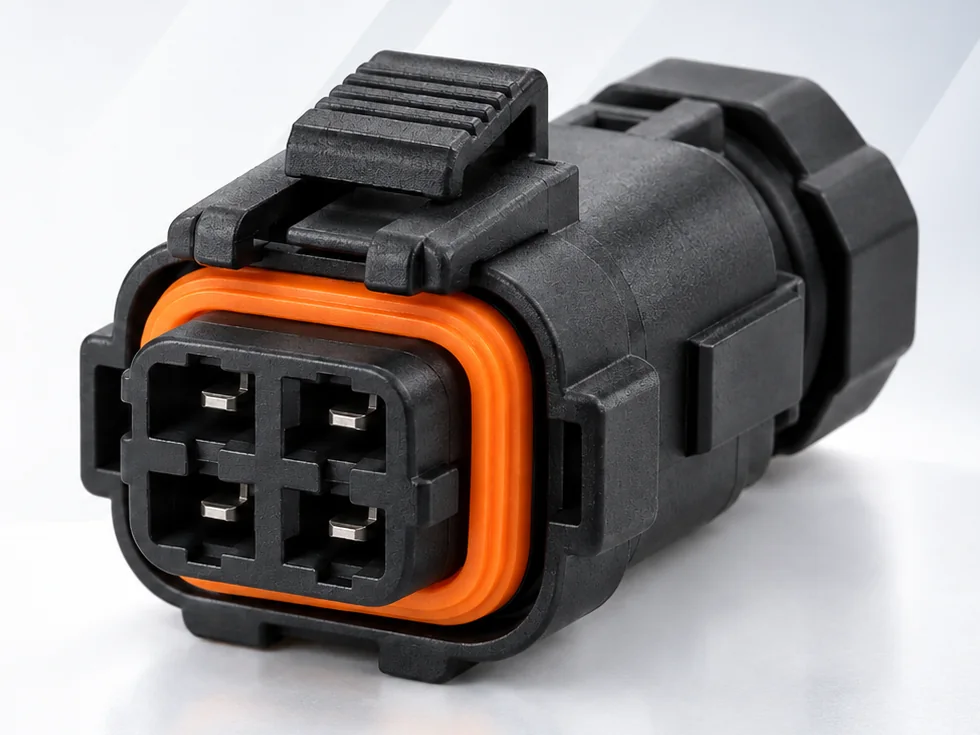

産業機器向け 小型防水コネクタ
過酷な現場でも、
接続を確かに。
水・粉塵・振動がある産業環境を想定した、小型防水コネクタ。
コンパクトなハウジングと工具不要のプッシュロックにより、
装置内の限られたスペースでも確実で扱いやすい接続を目指しました。
- 定格電圧
- 250 V AC/DC
- 定格電流
- 最大12 A/極※
- 使用温度範囲
- -40～+105℃
- 極数
- 2 / 4 / 6 / 8極
- IP67の防塵・防水性能（嵌合時）
- 高圧洗浄環境への対応を考慮した設計
※4極モデル（ALX-04）の値です。
CHALLENGES接続の課題
こんな接続課題、ありませんか？
-
01
水・油・粉塵が
発生する 場所で
接続部の信頼性が 気になる -
02
振動する
装置で
コネクタの外れや 接触不良が心配 -
03
装置内部が
狭く
配線スペースを確保しにくい -
04
組立・保守時の
コネクタ着脱作業を簡単にしたい
AquaLock Xは、産業機器の接続に求められる4つの要素をひとつに。
防水・防塵 × 耐振動 × 小型 × 作業性
過酷な環境への対応と、
FEATURES特長
現場で求められる4つの性能を、コンパクトに。

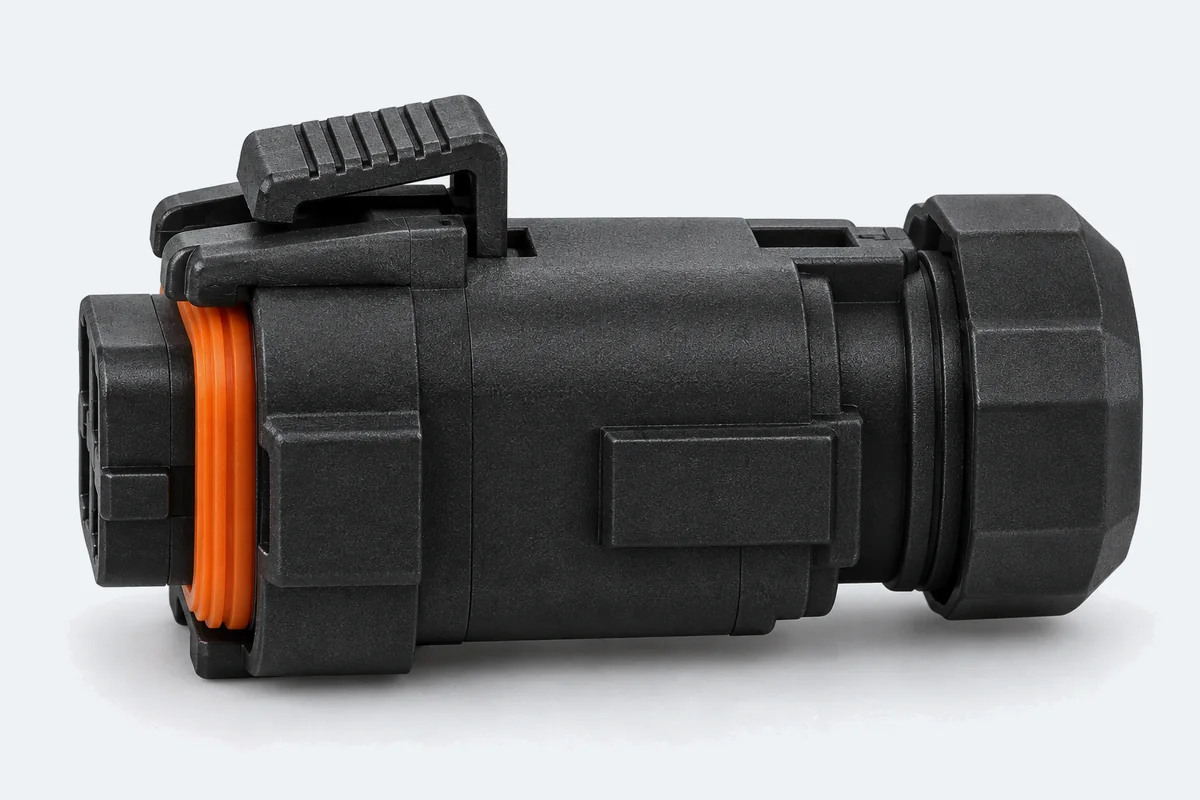

FEATURE 02プッシュロック
押すだけで確実にロック
工具不要のプッシュロック方式を採用。設備組立やメンテナンス時の接続・取り外しをシンプルにします。
- 嵌合方式
- プッシュロック
- 嵌合耐久
- 50回

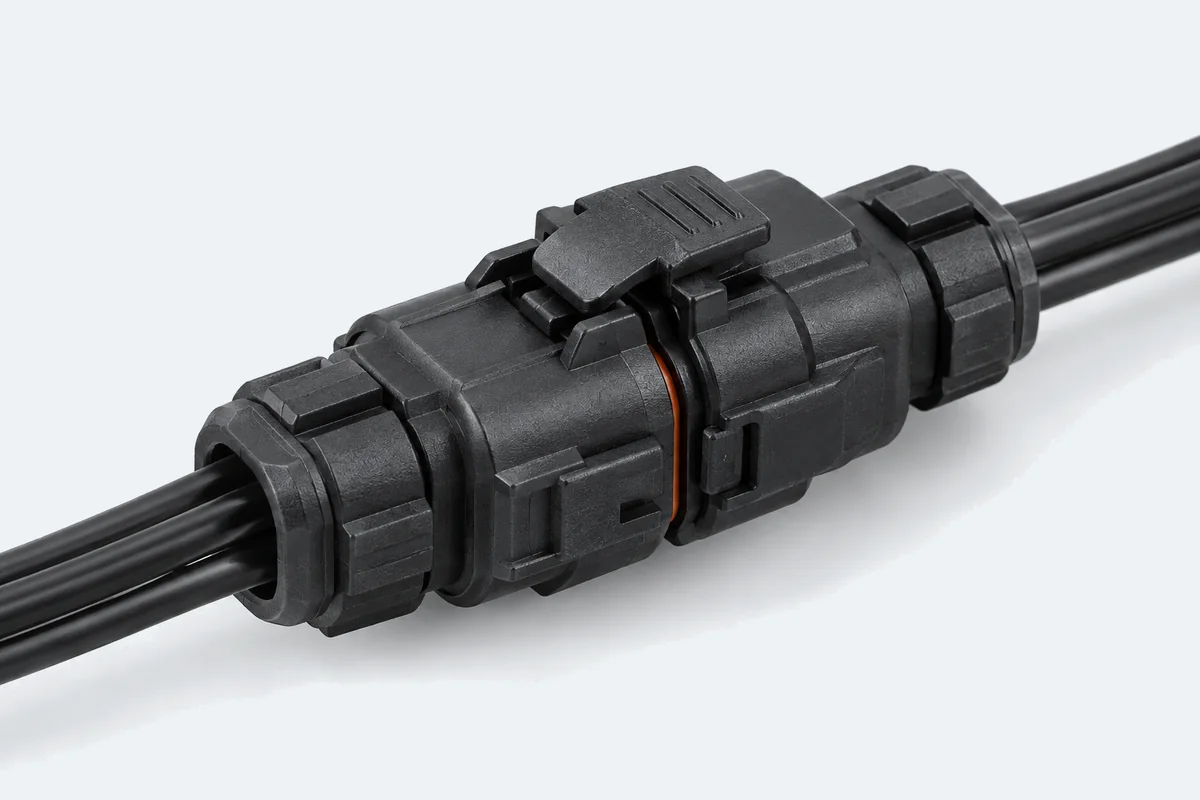

FEATURE 03耐振動
振動環境を考慮した堅牢構造
ロック機構とコンタクト保持構造により、産業用ロボットやAGV/AMRなど、振動を伴う設備での使用に対応します。
- 耐振動
- 10～500 Hz / 最大10 G

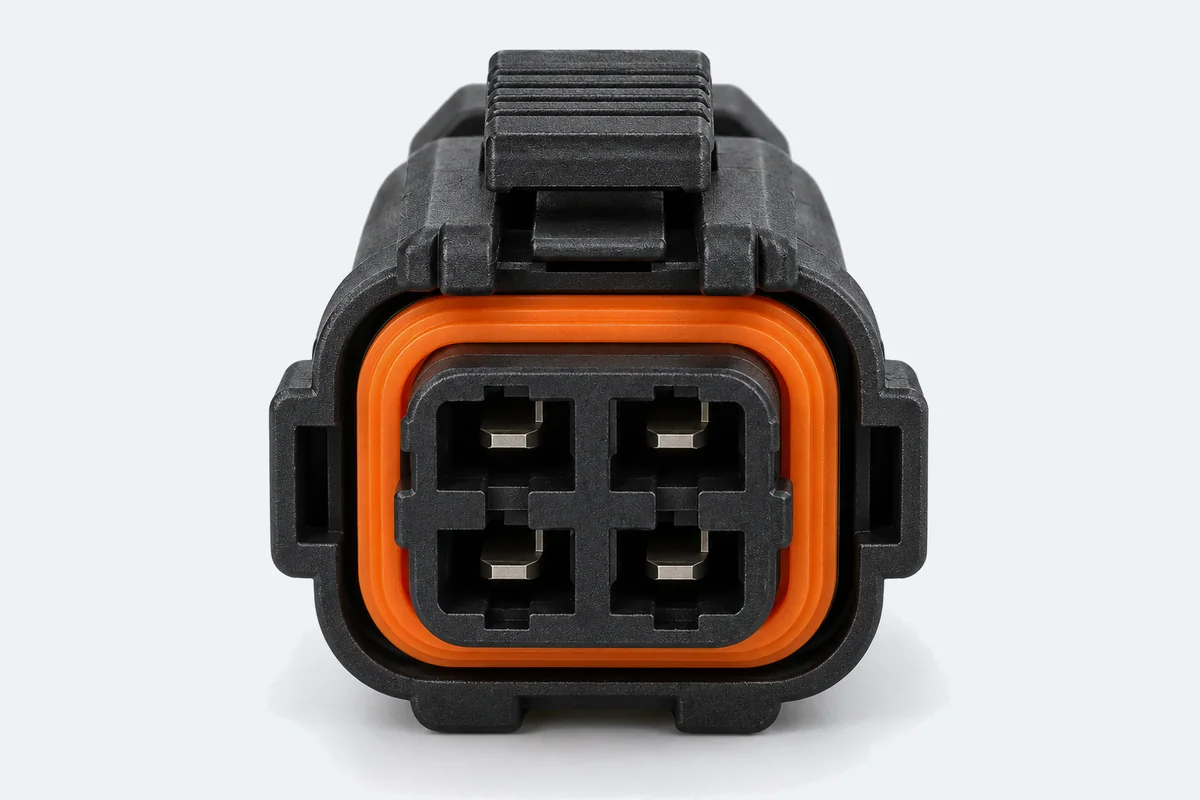

FEATURE 04小型設計
装置内にも収めやすいコンパクト設計
防水・ロック機能をコンパクトなハウジングに集約。スペースが限られる装置内部にも組み込みやすい設計です。
- 極数
- 2 / 4 / 6 / 8極
APPLICATIONS用途
さまざまな産業設備の接続に
APPLICATION 01

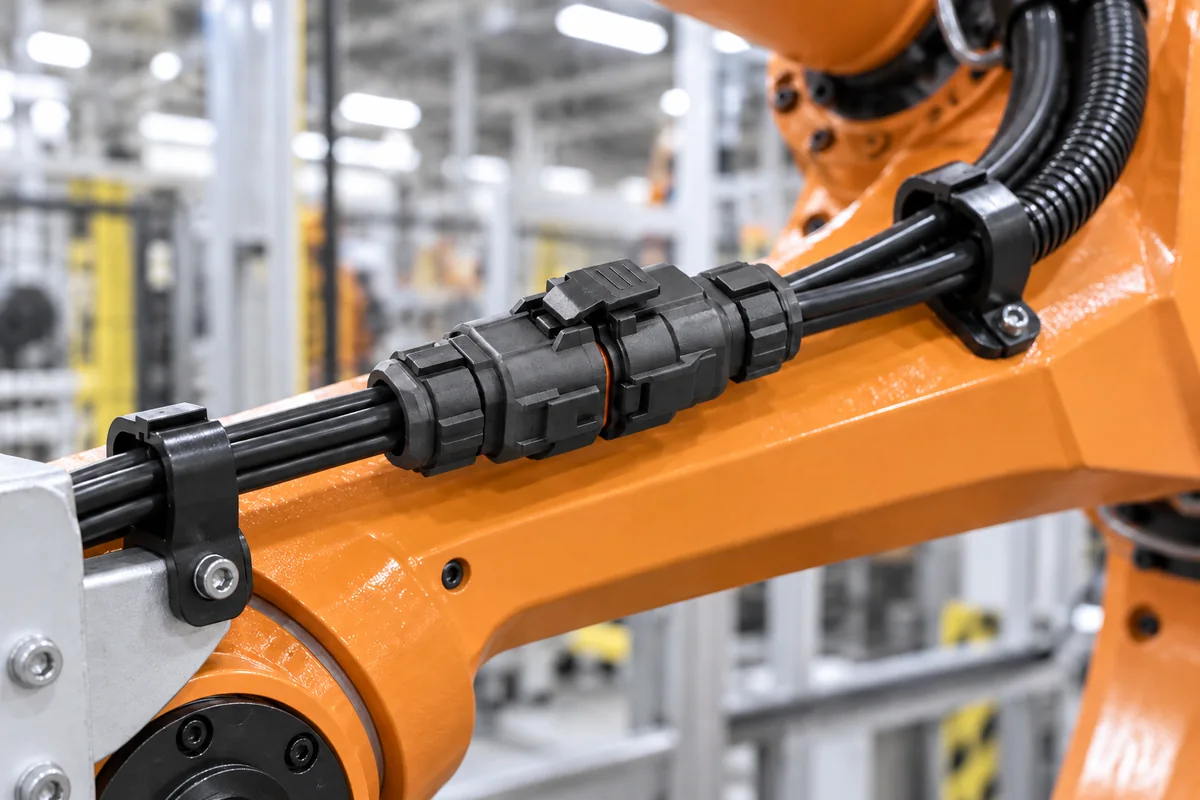

産業用ロボット
可動部周辺の電源・信号接続に
ロボットアーム周辺では、振動への対応に加え、限られたスペースでの配線が求められます。AquaLock Xは小型ハウジングと確実なロックにより、可動設備周辺の電源・信号接続に適しています。

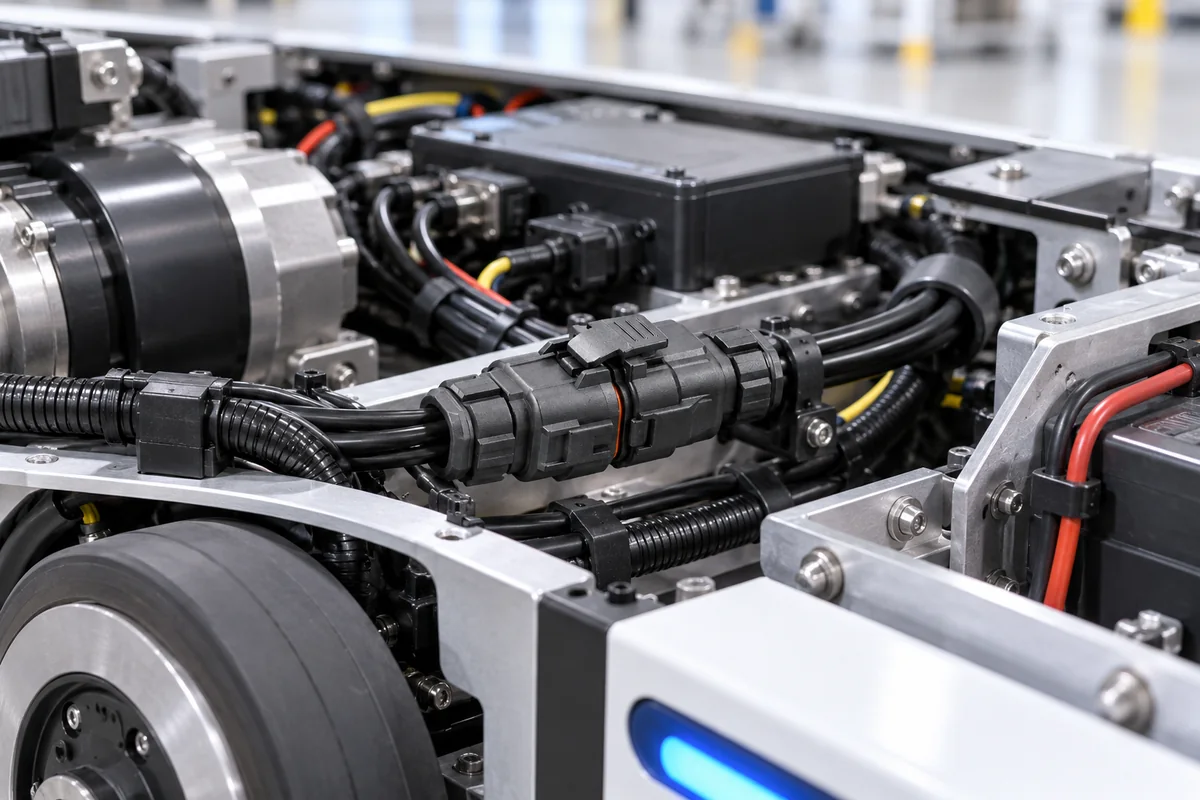

APPLICATION 02
AGV / AMR
移動体内部の省スペース配線に
AGV/AMR内部は、モーター、センサー、制御機器など多くの配線が集中します。コンパクトな形状と耐振動性を備えた構造で、機器内部の中継接続を省スペースに構成できます。

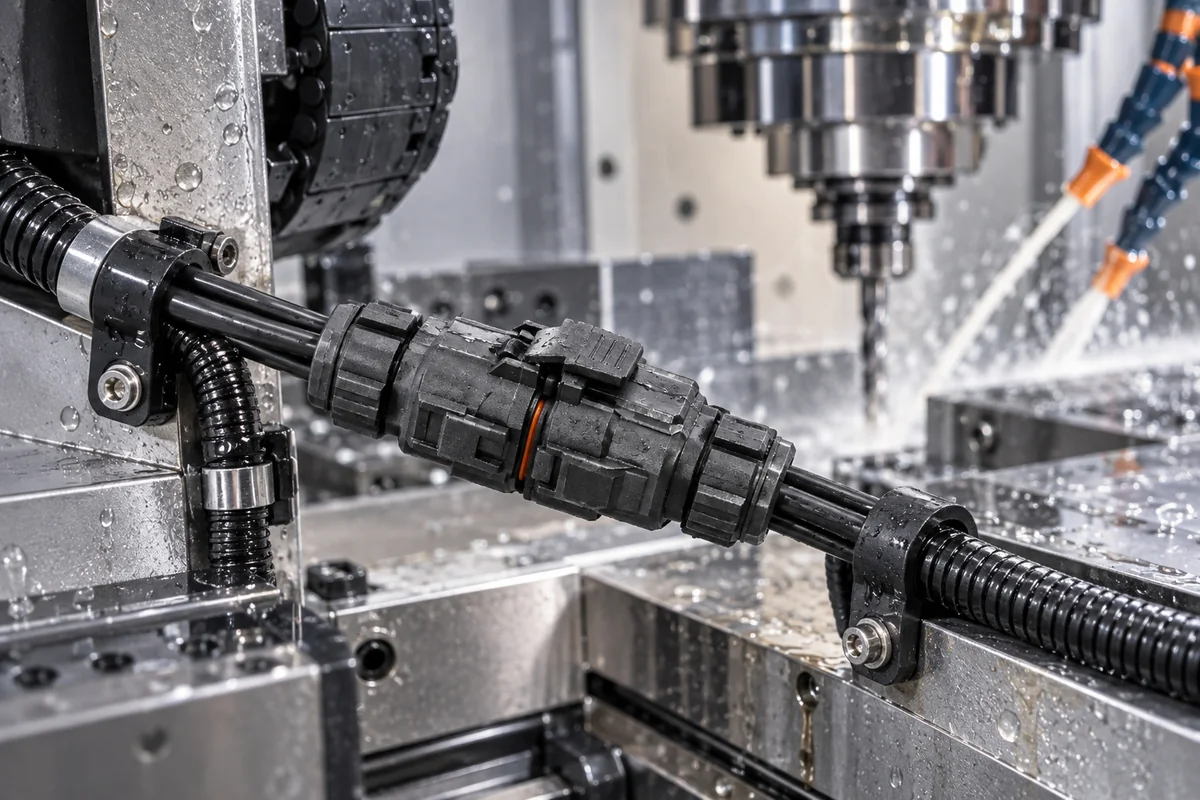

APPLICATION 03
工作機械
水・油・振動のある機械内部に
加工設備では、クーラントや油分、振動など接続部に厳しい環境が生じます。AquaLock Xは防水シールとロック構造により、センサーやアクチュエータなどの接続に対応します。
その他、屋外搬送設備、センサー機器、アクチュエータ、制御装置など、幅広い産業機器の接続にご利用いただけます。
※写真は使用イメージです。
STRUCTURE構造・ディテール
シンプルな構造に、
現場で必要な機能を。
-
01

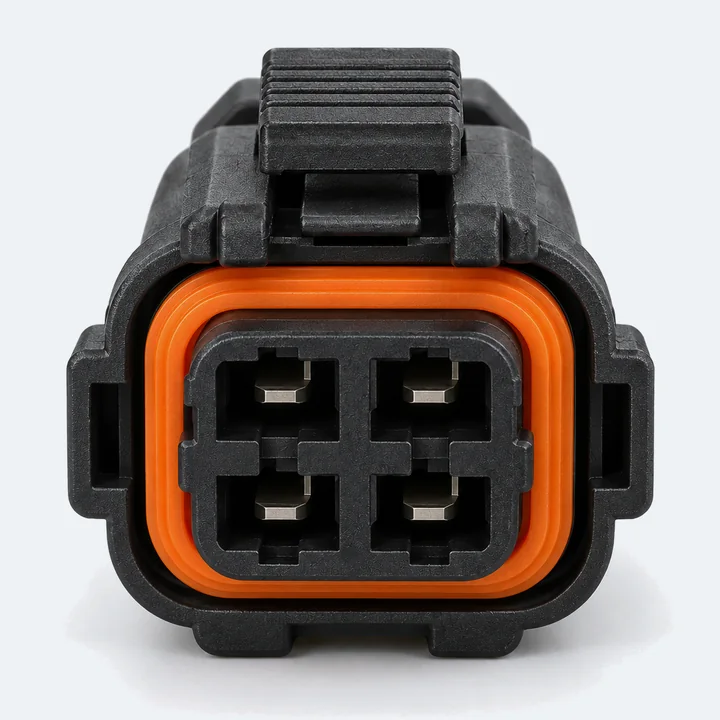

コンパクトな
一体設計 4極をコンパクトに配置
-
02

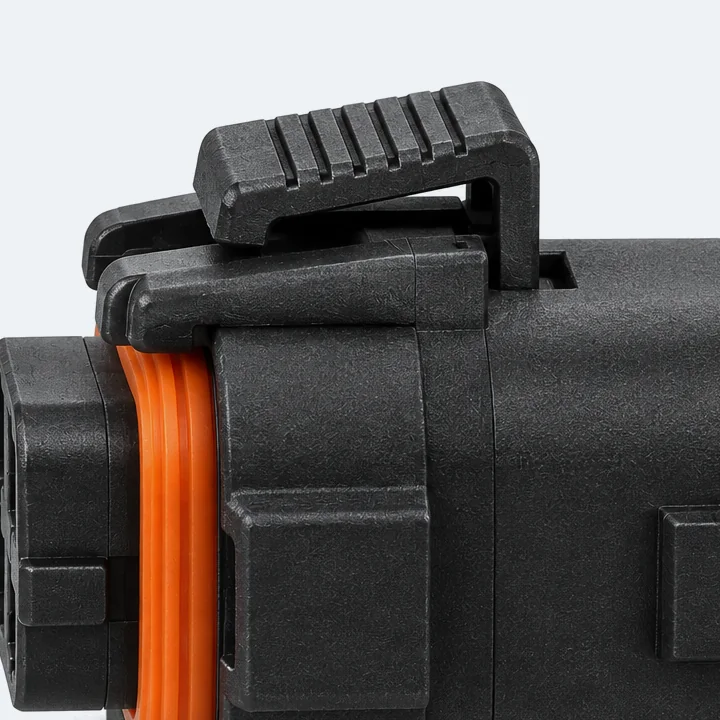

工具不要の
プッシュロック 上部ロックを押して着脱
-
03

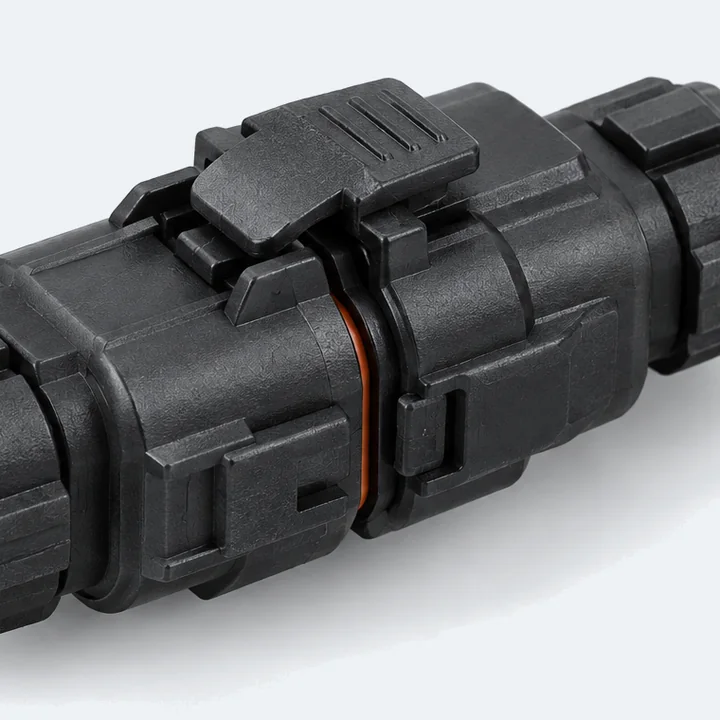

確実な嵌合と
シール構造 嵌合時に接続部を保護
-

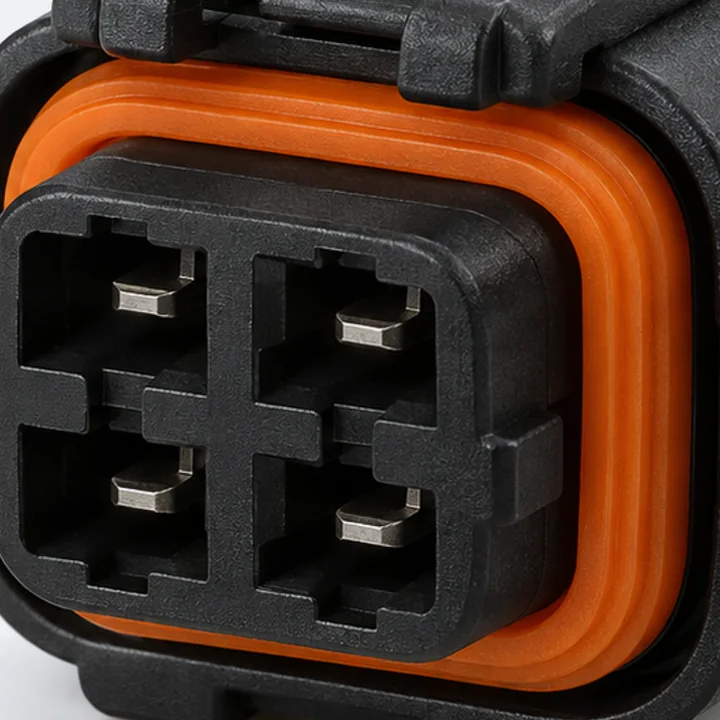

04
防水シールと
ロック機構 オレンジ色のシリコーンシールを配置
SPECIFICATIONS仕様
主要仕様

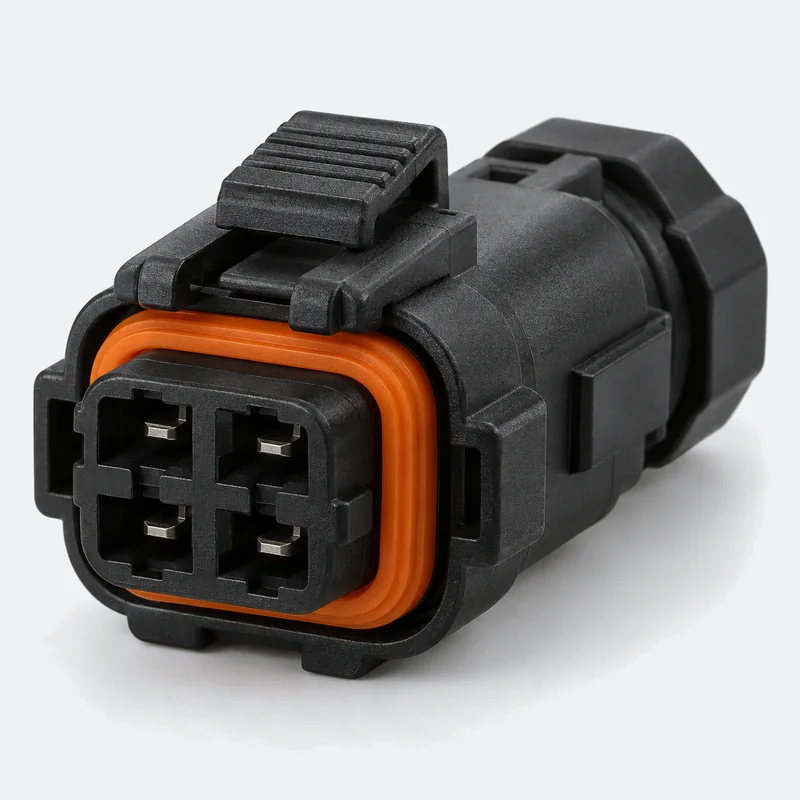

4極モデル ALX-04 基準
| 項目 | 仕様 |
|---|---|
| 接続方式 | 電線対電線 |
| 極数 | 2 / 4 / 6 / 8極 |
| 定格電圧 | 250 V AC/DC |
| 定格電流 | 最大12 A/極 ※4極モデル |
| 適用電線 | 0.5～1.5 mm² / AWG20～16 |
| 使用温度範囲 | -40～+105℃ |
| 防塵・防水 | IP67（嵌合時） |
| 嵌合方式 | プッシュロック |
| 端子方式 | オープンバレル圧着 |
| 接点 | 銅合金・すずめっき |
| ハウジング | ガラス繊維強化PBT |
| シール | シリコーンゴム |
| 耐振動 | 10～500 Hz / 最大10 G |
| 嵌合耐久 | 50回 |
| 難燃性 | UL 94 V-0クラス材料 |
※本ページに記載する製品・仕様・性能値・規格表記は、ポートフォリオ制作のために設定した架空の内容です。
さらに詳しい仕様を確認する （技術仕様書 PDF・新しいタブで開きます）
電気特性・材料・参考寸法などを掲載した技術仕様書（PDF）が開きます。
LINEUPラインナップ
用途に合わせて選べる4サイズ
-
ALX-02
- 極数
- 2極
- 定格電流
- 最大15 A/極
- 主な用途
- 電源・モーター
-
ALX-04
STANDARD MODEL
- 極数
- 4極
- 定格電流
- 最大12 A/極
- 主な用途
- 電源＋信号・
アクチュエータ
-
ALX-06
- 極数
- 6極
- 定格電流
- 最大10 A/極
- 主な用途
- センサー・
制御配線
-
ALX-08
- 極数
- 8極
- 定格電流
- 最大8 A/極
- 主な用途
- 多芯信号・I/O
※極数アイコンは極数を示す模式図です。
DOWNLOAD資料ダウンロード
検討に必要な資料をご用意しています。
PRODUCT CATALOG
AquaLock X

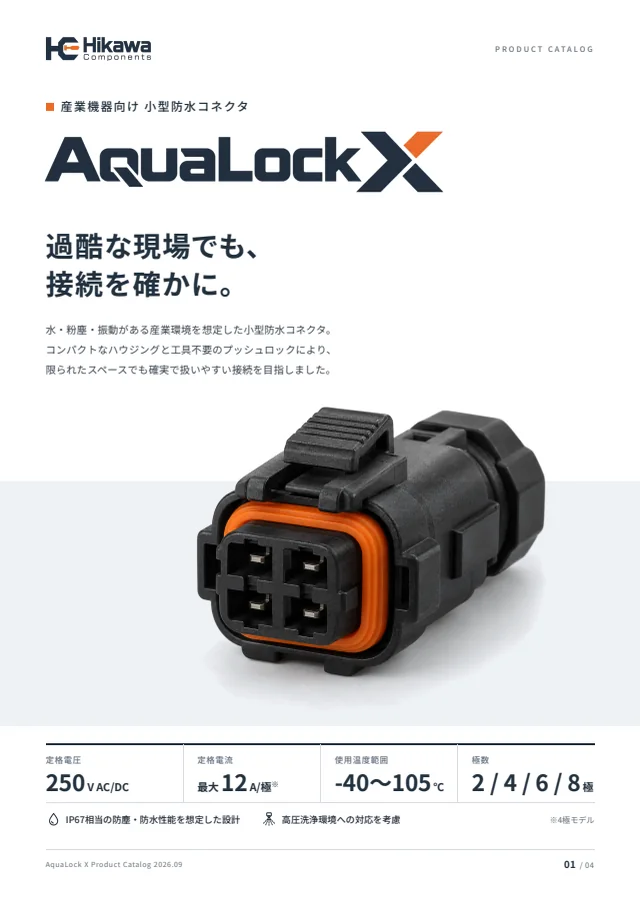

製品カタログ
製品特長、ラインナップ、主要仕様、使用例をまとめた総合カタログです。
TECHNICAL DATA SHEET
AquaLock X

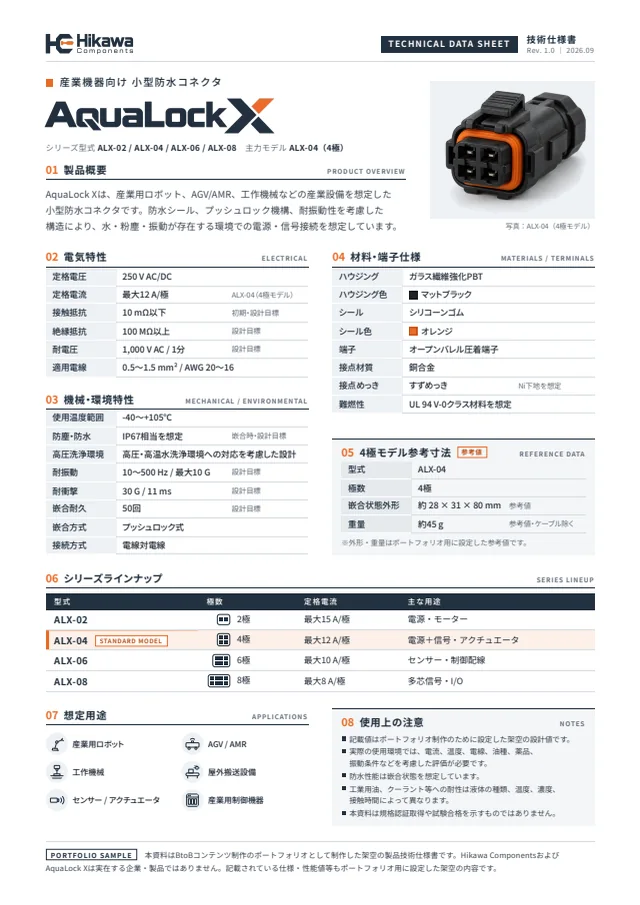

技術仕様書
電気特性、材料、温度範囲、適用電線など、設計検討に必要な詳細仕様を掲載しています。
FAQ
よくあるご質問
屋外で使用できますか？
AquaLock Xは嵌合時にIP67の防塵・防水性能を備えています。屋外でのご使用にあたっては、設置環境や取り付け条件に合わせて事前にご確認ください。
工作機械のクーラント環境でも使用できますか？
一般的な工業用油やクーラント環境での使用を考慮した材料構成です。ただし、液体の種類、濃度、温度、接触時間などによって影響が異なるため、実使用条件での事前評価を推奨します。
極数が違っても防水構造は同じですか？
シリーズ共通のシール構造を採用しています。防水性能はモデルや電線、組み付け条件などによって影響を受けるため、実使用条件での確認を推奨します。
使用できる電線サイズは？
0.5～1.5 mm² / AWG20～16に対応しています。端子サイズおよび電線被覆外径との適合をご確認ください。
圧着には専用工具が必要ですか？
オープンバレル圧着端子を採用しています。安定した圧着品質を確保するため、適切な圧着工具またはアプリケータの使用を推奨します。
評価用サンプルはありますか？
はい。評価用サンプルをご用意しています。用途、希望極数、電線サイズなどをご入力のうえ、サンプル依頼フォームからお申し込みください。
どのモデルを選べばよいか分からないのですが？
電流・電圧、回路数、使用環境、配線スペースなどの条件をもとに、適したモデルをご案内します。技術相談フォームからお気軽にご相談ください。
